- 레이더 우량계 시스템
-
레이더는 전파의 직진성과 장애물에 부딪히면 반사하는 성질을 이용하여 물체의 위치나 성질을 식별하는 역할을 합니다.
레이더 우량계 시스템은 레이더 전파의 반사파 중에서 산악 지대 등에 부딪혀 나타난 불필요한 부분을 제거하고 강우로 인한 반사파만을 추출하는 기능을 지니고 있으며, 탐지된 강우강도 및 분포 상태를 계산기로 산출하여 하수도 시설 운전관리에 적합한 데이터로 가공하여 표시합니다.

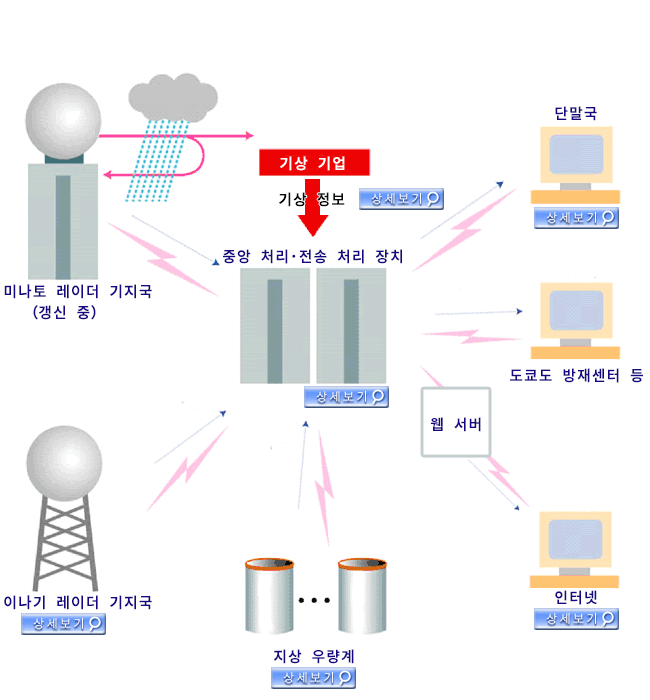

Tokyo Amesh는 중앙 처리 및 전송 처리 장치를 중심으로 도쿄에 위치한 2개의 레이더 기지국(미나토 레이더, 이나기 레이더)과 지상 우량계(하수도국, 건설국), 단말국으로 구성된 레이더 우량계 시스템입니다.
- 기상 정보
- 기상 기업에서 송신하는 데이터를 수신합니다. 벼락이나 태풍과 같은 기상 정보도 단말국에서 확인할 수 있습니다.
- 이나기 레이더 기지국
-
다마 지구를 중심으로 강우상황을 관측하며 강우강도 데이터를 1분 간격으로 중앙 처리 장치에 전송합니다.
- 중앙 처리･전송 처리 장치
-
양측 레이더 기지국에서 송신하는 강우강도 데이터와 일본 기상청 레이더의 강우강도 데이터를 합성 처리하여 각 단말국에 전송합니다.
- 지상 우량계
-
하수도국 및 건설국의 지상 우량계로 관측한 데이터를 중앙 처리 장치에 전송합니다.
- 인터넷
- 업무용으로 사용하는 기상 정보 중에서 레이더 관측 정보 및 도쿄 지방 주의보･경보를 5분 간격으로 인터넷에 공개하고 있습니다.
- 단말국
-
중앙 처리 장치에서 송신하는 강우강도 데이터를 수신하여 레이더 관측 범위에 속하는 강우상황 및 일반 기상 정보를 표시합니다.
Tokyo Amesh는 관측 데이터 및 기상 기업에서 송신하는 다양한 기상 데이터를 정밀도가 높고 알아보기 쉽게 표시하는 그래픽 인터페이스 를 갖추고 있습니다. - 그래픽 인터페이스
-
Amesh 기본 화면
광역 레이더
(일본 전국 표시 예)
낙뢰 정보
태풍 정보
상세보기 버튼에 커서를 올리면 자세한 설명을 확인할 수 있습니다.
